Relay fuel pump pada Honda Jazz i-DSI memiliki peran penting dalam sistem bahan bakar kendaraan. Relay ini bertugas untuk mengirimkan daya listrik ke fuel pump atau pompa bahan bakar yang kemudian akan memompa bahan bakar ke mesin. Posisi relay ini sangat penting untuk diketahui, terutama saat terjadi masalah pada sistem bahan bakar.
Informasi Umum

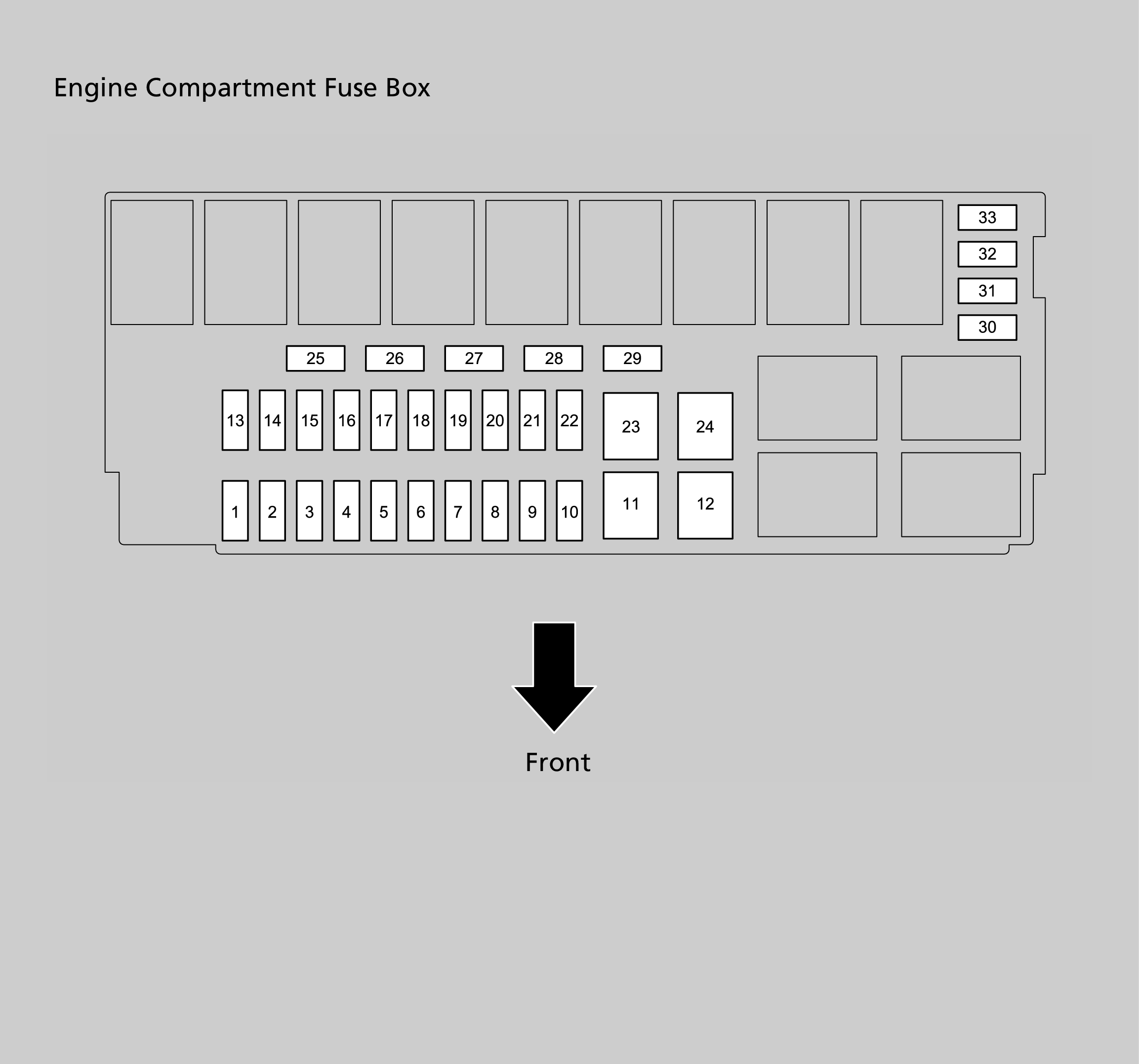

Relay fuel pump Honda Jazz i-DSI biasanya terletak di dalam kotak relay di ruang mesin kendaraan. Kotak relay ini berada di dekat baterai, dan untuk menemukan relay fuel pump, Anda perlu membuka tutup kotak relay dan mencari label atau petunjuk yang menunjukkan letak relay fuel pump.
Prosedur Pemeriksaan
Jika Anda mencurigai adanya masalah dengan fuel pump, berikut adalah langkah-langkah untuk memeriksanya:
- Matikan saklar pengapian.
- Lepaskan penutup sisi pengemudi.
- Lepaskan pemegang relay (A) dari kotak fuse/relay di bawah dashboard.
- Lepas PGM-FI main relay 2 (biru) (B) dari pemegang relay (A).
- Pasang kembali pemegang relay (A) ke kotak fuse/relay di bawah dashboard.
- Nyalakan saklar pengapian ke posisi ON (II).
- Ukur tegangan antara terminal No. 4 konektor 4P PGM-FI main relay 2 dan ground. Apakah ada tegangan baterai?
- Jika tidak, periksa kabel yang terbuka antara PGM-FI main relay 1 dan PGM-FI main relay 2.
Untuk langkah-langkah selanjutnya, Anda dapat merujuk pada panduan troubleshooting yang lebih detail di sumber yang tersedia.
Tabel Lokasi Relay Fuel Pump
| Komponen | Lokasi |
|---|---|
| PGM-FI Main Relay 2 | Di bawah dashboard, sisi pengemudi |
| Fuel Pump 5P Connector | Di bawah lantai, akses panel |
Perlu diingat bahwa informasi ini mungkin berbeda tergantung pada model dan tahun pembuatan kendaraan. Untuk informasi yang lebih spesifik, disarankan untuk memeriksa manual pemilik kendaraan atau berkonsultasi dengan mekanik profesional.
Video Tutorial
Untuk panduan visual lebih lanjut, Anda dapat menonton video tutorial tentang penggantian lokasi relay fuel pump pada kendaraan Honda di YouTube.
Kesimpulan
Mengetahui letak relay fuel pump sangat penting untuk pemeliharaan dan perbaikan sistem bahan bakar Honda Jazz i-DSI. Dengan mengikuti panduan di atas, Anda dapat melakukan pemeriksaan dan penggantian relay jika diperlukan. Selalu pastikan untuk mengikuti prosedur keselamatan dan menggunakan alat yang tepat saat bekerja dengan sistem listrik kendaraan.
