Honda Jazz 2006, dengan desainnya yang kompak dan performa yang handal, telah menjadi favorit banyak orang. Namun, seperti semua kendaraan, ia juga rentan terhadap masalah, salah satunya adalah masalah pada sistem starter. Salah satu komponen kunci dalam sistem starter adalah relay starter. Relay ini bertugas mengalirkan arus listrik yang besar dari aki ke motor starter, memungkinkan mesin untuk dihidupkan. Memahami letak relay starter pada Honda Jazz 2006 sangat penting agar Anda dapat melakukan pemeriksaan awal atau penggantian jika terjadi masalah. Artikel ini akan memberikan panduan lengkap dan detail tentang letak relay starter Honda Jazz 2006, dilengkapi dengan informasi tambahan yang relevan.
Letak Relay Starter Honda Jazz 2006: Informasi Umum
Sebelum membahas detail lokasi, mari kita pahami terlebih dahulu fungsi dan pentingnya relay starter. Relay starter bekerja seperti saklar elektronik yang dikendalikan oleh arus kecil. Ketika kunci kontak diputar ke posisi "start", arus kecil mengalir ke relay starter, mengaktifkannya dan memungkinkan arus besar dari aki mengalir ke motor starter. Jika relay starter rusak, motor starter tidak akan menerima arus yang cukup, sehingga mesin tidak dapat dihidupkan. Gejala umum relay starter yang rusak meliputi:
- Mesin tidak mau hidup saat kunci kontak diputar ke posisi "start".
- Terdengar bunyi "klik" dari area relay saat kunci kontak diputar ke posisi "start".
- Lampu-lampu pada dashboard meredup saat kunci kontak diputar ke posisi "start".
Pada Honda Jazz 2006, letak relay starter berada di dalam kotak sekring (fuse box) utama. Lokasi tepatnya dapat bervariasi tergantung pada varian dan spesifikasi kendaraan, tetapi secara umum berada di dalam kotak sekring yang terletak di ruang mesin, dekat dengan aki.
Letak Relay Starter Honda Jazz 2006: Detail Lokasi di Kotak Sekring

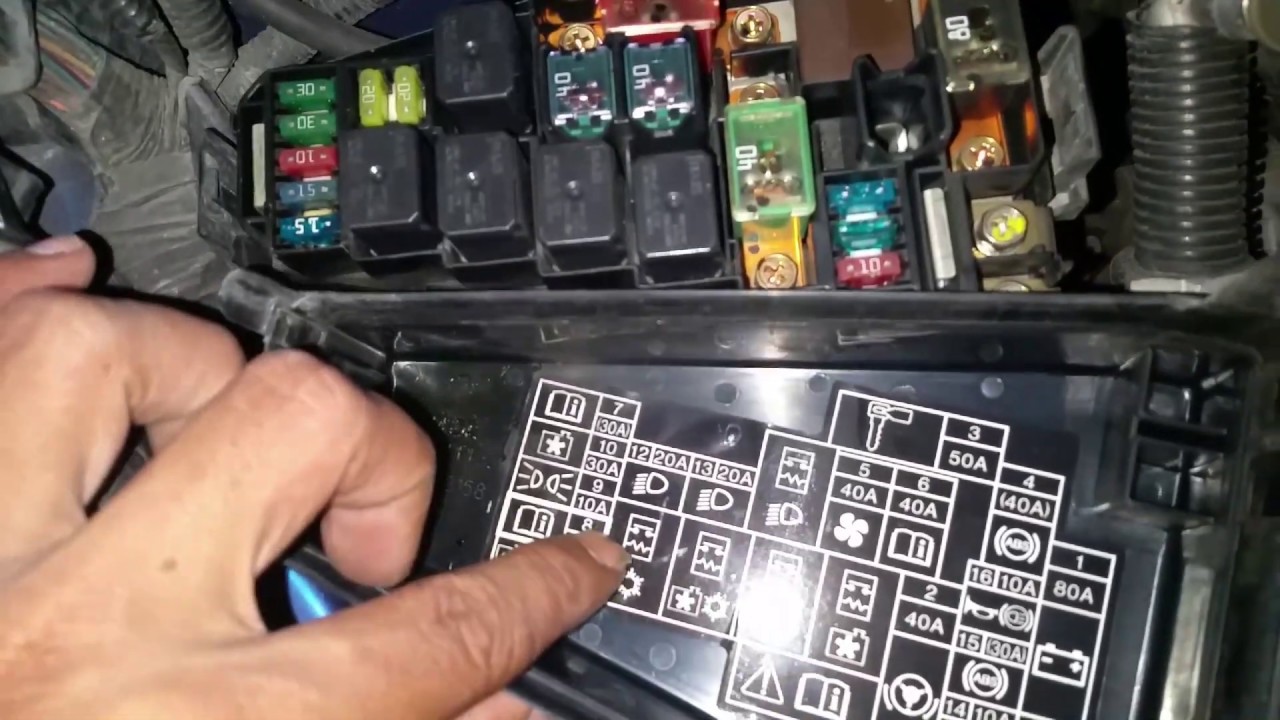

Kotak sekring pada Honda Jazz 2006 biasanya memiliki label yang menunjukkan fungsi setiap sekring dan relay. Untuk menemukan relay starter, Anda perlu membuka kotak sekring dan memeriksa label yang ada di penutup bagian dalam. Cari label yang bertuliskan "Starter Relay" atau simbol yang menunjukkan relay starter. Penting untuk dicatat bahwa diagram dan susunan relay dapat bervariasi, jadi periksa dengan seksama diagram yang sesuai dengan model Jazz 2006 Anda.
Setelah menemukan relay starter, Anda dapat mengidentifikasinya secara fisik. Relay starter biasanya berukuran lebih besar dibandingkan relay lainnya di dalam kotak sekring. Relay starter umumnya berwarna hitam atau abu-abu, tetapi warna dapat berbeda. Untuk memastikan Anda mengidentifikasi relay yang tepat, periksa nomor bagian (part number) yang tertera pada relay. Nomor bagian ini dapat Anda gunakan untuk mencari informasi lebih lanjut di internet atau di buku manual pemilik Honda Jazz 2006.
Letak Relay Starter Honda Jazz 2006: Diagram Kotak Sekring
Diagram kotak sekring adalah kunci untuk menemukan relay starter dengan tepat. Diagram ini biasanya terletak di bagian dalam penutup kotak sekring atau di buku manual pemilik kendaraan. Diagram ini akan menunjukkan posisi setiap sekring dan relay, beserta fungsinya masing-masing. Pastikan untuk menggunakan diagram yang sesuai dengan model dan tahun pembuatan Honda Jazz 2006 Anda, karena diagram untuk model yang berbeda mungkin berbeda.
Jika Anda kesulitan menemukan diagram kotak sekring, Anda dapat mencarinya secara online dengan memasukkan informasi model dan tahun pembuatan Honda Jazz 2006. Banyak forum otomotif dan situs web yang menyediakan diagram kotak sekring secara gratis. Setelah menemukan diagram yang tepat, pelajari dengan seksama dan identifikasi lokasi relay starter.
Pemeriksaan dan Penggantian Relay Starter Honda Jazz 2006
Setelah menemukan letak relay starter Honda Jazz 2006, Anda dapat melakukan pemeriksaan sederhana untuk memastikan relay berfungsi dengan baik. Salah satu cara paling mudah adalah dengan menukar relay starter dengan relay lain yang sejenis dan berfungsi dengan baik di dalam kotak sekring (misalnya relay klakson). Jika setelah ditukar, mesin dapat dihidupkan, maka dapat dipastikan bahwa relay starter yang lama rusak dan perlu diganti.
Untuk mengganti relay starter, ikuti langkah-langkah berikut:
- Pastikan kunci kontak dalam posisi "off".
- Buka kotak sekring dan temukan relay starter.
- Lepaskan relay starter yang lama dengan hati-hati. Anda mungkin perlu menggunakan obeng kecil atau tang untuk membantu melepaskannya.
- Pasang relay starter yang baru. Pastikan relay terpasang dengan benar dan terkunci dengan baik.
- Tutup kembali kotak sekring.
- Coba hidupkan mesin.
Jika mesin dapat dihidupkan setelah penggantian relay, maka masalah telah teratasi. Jika mesin masih tidak dapat dihidupkan, mungkin ada masalah lain pada sistem starter, seperti motor starter yang rusak atau masalah pada aki.
Informasi Tambahan: Tips dan Troubleshooting
Berikut adalah beberapa tips dan informasi tambahan yang mungkin berguna:
- Gunakan relay starter yang berkualitas. Relay starter yang murah mungkin tidak tahan lama dan dapat menyebabkan masalah di kemudian hari. Sebaiknya gunakan relay starter yang direkomendasikan oleh Honda atau merek aftermarket yang terpercaya.
- Periksa kondisi sekring yang berhubungan dengan sistem starter. Sekring yang putus dapat mencegah arus listrik mengalir ke relay starter.
- Periksa kabel-kabel dan konektor yang berhubungan dengan sistem starter. Kabel yang korosi atau konektor yang longgar dapat menyebabkan masalah pada sistem starter.
- Jika Anda tidak yakin dengan kemampuan Anda, sebaiknya serahkan pekerjaan penggantian relay starter kepada mekanik yang berpengalaman.
| Komponen | Lokasi | Catatan |
|-----------------|--------------------------------------------|---------------------------------------------------------------------------|
| Relay Starter | Di dalam kotak sekring utama di ruang mesin | Periksa diagram kotak sekring untuk lokasi yang tepat. |
| Kotak Sekring | Ruang mesin, dekat aki | Buka penutup kotak sekring untuk melihat diagram dan label. |
| Motor Starter | Di dekat mesin bagian bawah | Terhubung langsung ke mesin. |
| Aki | Ruang mesin | Sumber utama daya listrik untuk sistem starter. |Daftar Periksa Troubleshooting Relay Starter:
- Periksa Sekring: Pastikan sekring yang terkait dengan starter tidak putus.
- Periksa Relay: Tukar relay starter dengan relay lain yang berfungsi untuk pengujian.
- Periksa Kabel: Pastikan tidak ada kabel yang putus atau korosi di sekitar starter dan relay.
- Periksa Aki: Pastikan tegangan aki mencukupi untuk menghidupkan mesin.
Memahami letak relay starter Honda Jazz 2006 dan melakukan pemeriksaan sederhana dapat membantu Anda mengatasi masalah starter dengan cepat dan efisien. Dengan informasi yang lengkap dan detail ini, Anda dapat melakukan perbaikan sendiri atau memberikan informasi yang akurat kepada mekanik jika diperlukan.
