Sensor ECT (Engine Coolant Temperature) merupakan komponen krusial dalam sistem manajemen mesin (EMS) Honda Jazz VTEC. Fungsinya sangat vital: mengukur suhu cairan pendingin mesin dan mengirimkan informasi ini ke Engine Control Unit (ECU). Data ini digunakan ECU untuk mengatur berbagai parameter mesin, seperti timing pengapian, campuran bahan bakar, dan aktivasi kipas radiator. Informasi yang akurat dari sensor ECT memastikan mesin beroperasi pada suhu optimal, yang berpengaruh langsung pada efisiensi bahan bakar, emisi gas buang, dan performa mesin secara keseluruhan. Artikel ini akan membahas secara mendalam letak sensor ECT pada Honda Jazz VTEC, cara kerjanya, tanda-tanda kerusakan, dan tips perawatan.
Letak Sensor ECT: Menemukan Sang Pengukur Suhu di Honda Jazz VTEC
Mengetahui letak sensor ECT pada Honda Jazz VTEC adalah langkah pertama untuk mendiagnosis masalah terkait suhu mesin. Lokasinya bisa bervariasi sedikit tergantung pada generasi Jazz (GD3, GE8, GK5) dan tahun pembuatannya, namun umumnya terletak di sekitar thermostat housing atau di kepala silinder dekat jalur air pendingin.

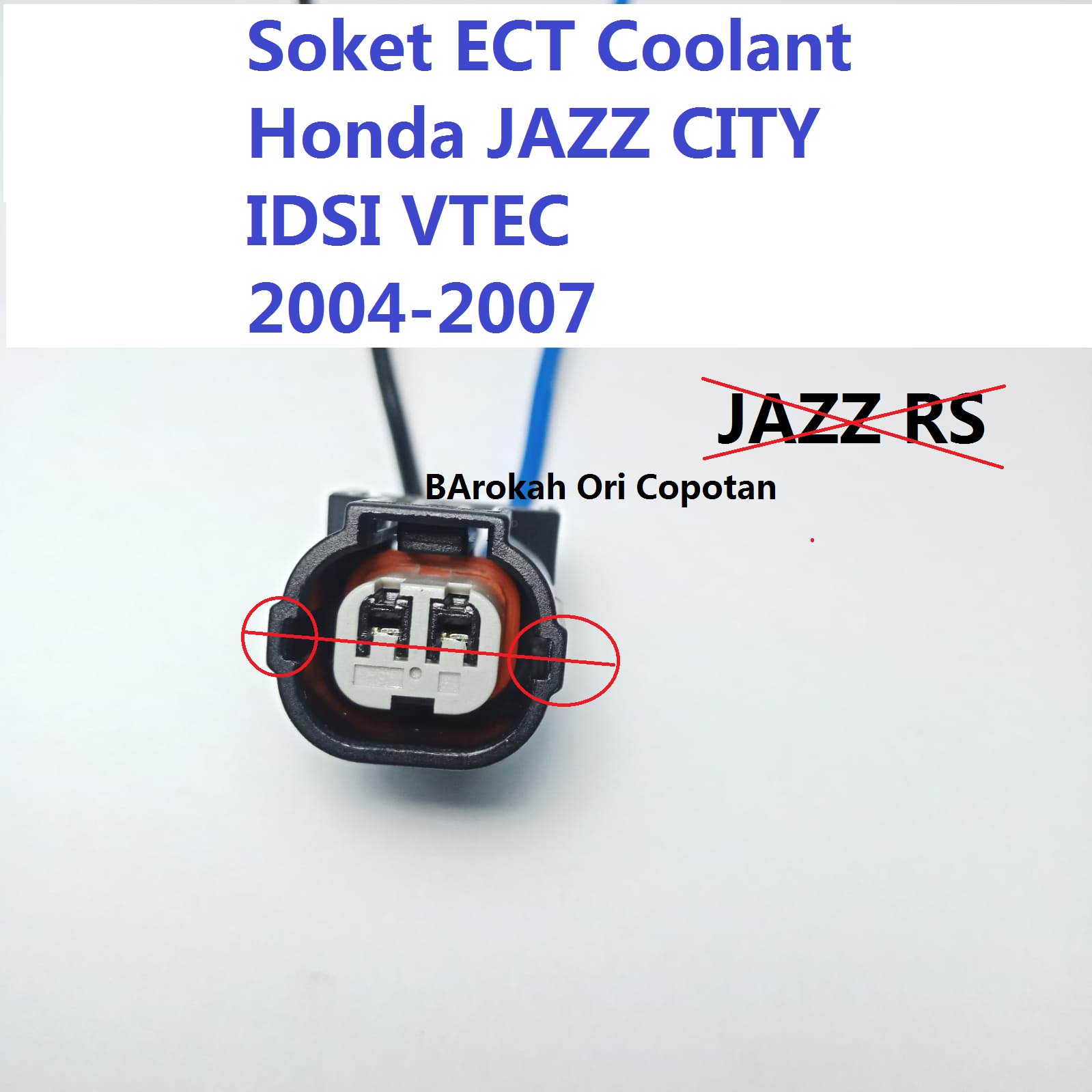

Pada Honda Jazz GD3 (2003-2008), sensor ECT biasanya berada di thermostat housing, yang terletak di bagian depan mesin, dekat dengan alternator. Perhatikan selang radiator atas yang menuju ke mesin, thermostat housing akan berada di area tersebut. Sensor ECT akan terlihat sebagai sensor kecil dengan konektor kabel yang terpasang padanya. Karena posisinya, sensor ini terpapar langsung oleh panas mesin dan elemen lingkungan, yang membuatnya rentan terhadap kerusakan seiring waktu. Penting untuk memeriksa konektor dan kabel sensor secara berkala untuk memastikan tidak ada korosi atau kerusakan.
Untuk Honda Jazz GE8 (2008-2014) dan GK5 (2014-sekarang), letak sensor ECT juga umumnya berada di sekitar thermostat housing atau di kepala silinder. Perhatikan dengan seksama jalur selang air pendingin dari radiator menuju mesin. Biasanya sensor ECT berada di dekat area pertemuan selang dengan blok mesin. Perbedaannya mungkin terletak pada desain konektor dan bentuk fisik sensor, tetapi fungsinya tetap sama. Karena letaknya yang relatif tersembunyi, membutuhkan pencahayaan yang baik dan mungkin bantuan cermin kecil untuk melihatnya dengan jelas. Pastikan mesin dalam keadaan dingin sebelum melakukan pemeriksaan untuk menghindari risiko terkena panas.
Cara Kerja Sensor ECT: Mengubah Suhu Menjadi Informasi Digital
Sensor ECT pada Honda Jazz VTEC bekerja berdasarkan prinsip thermistor, yaitu resistor yang resistansinya berubah seiring dengan perubahan suhu. Sensor ECT umumnya menggunakan NTC (Negative Temperature Coefficient) thermistor, yang berarti resistansinya menurun ketika suhu meningkat, dan sebaliknya.
Ketika mesin dingin, resistansi sensor ECT tinggi. ECU mengirimkan tegangan referensi (biasanya 5 volt) ke sensor. Karena resistansi tinggi, tegangan yang kembali ke ECU rendah. ECU kemudian menafsirkan tegangan rendah ini sebagai suhu mesin yang rendah. Sebaliknya, ketika mesin panas, resistansi sensor ECT rendah. Akibatnya, tegangan yang kembali ke ECU tinggi. ECU menafsirkan tegangan tinggi ini sebagai suhu mesin yang tinggi.
ECU menggunakan informasi suhu dari sensor ECT untuk berbagai keperluan, termasuk:
- Pengaturan campuran bahan bakar: Ketika mesin dingin, ECU memperkaya campuran bahan bakar untuk membantu mesin hidup dan beroperasi dengan lancar.
- Pengaturan timing pengapian: ECU menyesuaikan timing pengapian berdasarkan suhu mesin untuk meningkatkan performa dan efisiensi.
- Aktivasi kipas radiator: ECU mengaktifkan kipas radiator ketika suhu mesin mencapai batas tertentu untuk mencegah overheating.
- Pengaturan idle speed: ECU menyesuaikan idle speed berdasarkan suhu mesin untuk menjaga mesin tetap hidup pada saat stasioner.
- Deteksi overheating: ECU dapat mendeteksi overheating berdasarkan data dari sensor ECT dan mengambil tindakan pencegahan, seperti mematikan mesin atau memberikan peringatan kepada pengemudi.
Tanda-Tanda Kerusakan Sensor ECT: Mengenali Gejala yang Muncul
Kerusakan pada sensor ECT dapat menyebabkan berbagai masalah pada Honda Jazz VTEC. Mengenali gejala-gejala ini penting untuk mendiagnosis masalah dengan cepat dan mencegah kerusakan yang lebih serius. Berikut adalah beberapa tanda-tanda umum kerusakan sensor ECT:
- Mesin sulit dihidupkan saat dingin: Jika sensor ECT memberikan informasi yang salah tentang suhu mesin yang rendah, ECU mungkin tidak memperkaya campuran bahan bakar dengan cukup, sehingga membuat mesin sulit dihidupkan saat dingin.
- Mesin overheating: Jika sensor ECT memberikan informasi yang salah tentang suhu mesin yang tinggi, ECU mungkin tidak mengaktifkan kipas radiator tepat waktu, sehingga menyebabkan mesin overheating.
- Idle speed tidak stabil: Sensor ECT yang rusak dapat menyebabkan idle speed menjadi tidak stabil, terlalu tinggi, atau terlalu rendah.
- Konsumsi bahan bakar boros: Jika sensor ECT memberikan informasi yang salah tentang suhu mesin, ECU mungkin menyesuaikan campuran bahan bakar secara tidak tepat, sehingga menyebabkan konsumsi bahan bakar yang boros.
- Performa mesin menurun: Kerusakan sensor ECT dapat menyebabkan performa mesin menurun, seperti kehilangan tenaga atau akselerasi yang lambat.
- Lampu check engine menyala: Kerusakan sensor ECT seringkali memicu lampu check engine menyala. Scan tool diagnostik akan menunjukkan kode kesalahan terkait sensor ECT.
Jika Anda mengalami salah satu atau beberapa gejala di atas, sebaiknya periksakan sensor ECT Honda Jazz VTEC Anda ke bengkel terpercaya untuk diagnosis dan perbaikan.
Cara Memeriksa Sensor ECT: Diagnosa Sederhana di Rumah (dengan alat yang tepat)
Meskipun disarankan untuk melakukan diagnosis kerusakan sensor ECT di bengkel profesional, Anda dapat melakukan pemeriksaan awal di rumah dengan menggunakan multimeter. Pastikan Anda memiliki pemahaman dasar tentang penggunaan multimeter dan keselamatan kerja sebelum mencoba langkah-langkah berikut:
- Visual Inspection: Periksa konektor sensor ECT untuk memastikan tidak ada korosi, kerusakan, atau kabel yang putus. Bersihkan konektor jika diperlukan.
- Resistance Test: Lepaskan konektor sensor ECT. Atur multimeter ke mode pengukuran resistansi (Ohm). Ukur resistansi antara kedua terminal sensor. Bandingkan nilai resistansi yang Anda ukur dengan spesifikasi yang tertera di buku manual servis Honda Jazz VTEC. Nilai resistansi akan bervariasi tergantung pada suhu mesin. Sebagai contoh, pada suhu ruangan (20-25°C), resistansi biasanya berada di kisaran 2-4 kOhm. Jika resistansi sangat tinggi (tak terhingga) atau sangat rendah (mendekati 0), sensor kemungkinan besar rusak.
- Voltage Test (dengan mesin menyala): (Hati-hati dengan bagian yang bergerak dan panas). Sambungkan kembali konektor sensor ECT. Atur multimeter ke mode pengukuran tegangan (Volt DC). Cari tahu pin mana pada konektor yang merupakan ground (biasanya berwarna hitam atau memiliki tanda ground). Hubungkan probe hitam multimeter ke ground. Hubungkan probe merah multimeter ke pin signal sensor ECT (biasanya berwarna lain selain hitam). Hidupkan mesin dan biarkan mencapai suhu kerja normal. Perhatikan nilai tegangan yang ditampilkan multimeter. Nilai tegangan akan bervariasi tergantung pada suhu mesin. Bandingkan nilai tegangan yang Anda ukur dengan spesifikasi yang tertera di buku manual servis Honda Jazz VTEC. Jika nilai tegangan tidak sesuai dengan spesifikasi, sensor kemungkinan besar rusak atau ada masalah pada wiring.
Penting: Prosedur di atas hanya memberikan indikasi awal. Diagnosis yang akurat memerlukan scan tool diagnostik untuk membaca kode kesalahan dan memantau data sensor secara real-time.
Perawatan Sensor ECT: Tips Agar Sensor Berumur Panjang
Meskipun sensor ECT relatif tahan lama, ada beberapa langkah perawatan yang dapat Anda lakukan untuk memastikan sensor beroperasi dengan baik dan berumur panjang:
- Periksa kondisi cairan pendingin: Pastikan cairan pendingin selalu dalam kondisi baik dan tidak kotor. Kotoran dan endapan dalam cairan pendingin dapat merusak sensor ECT. Ganti cairan pendingin secara berkala sesuai dengan rekomendasi pabrikan.
- Periksa konektor dan kabel sensor: Periksa konektor dan kabel sensor secara berkala untuk memastikan tidak ada korosi, kerusakan, atau kabel yang putus. Bersihkan konektor jika diperlukan dan perbaiki kabel yang rusak.
- Hindari overheating: Overheating dapat merusak sensor ECT dan komponen mesin lainnya. Pastikan sistem pendingin berfungsi dengan baik dan hindari mengemudi dalam kondisi yang dapat menyebabkan overheating.
- Gunakan suku cadang berkualitas: Jika Anda perlu mengganti sensor ECT, gunakan suku cadang berkualitas dari merek terpercaya. Suku cadang yang murah dan berkualitas rendah mungkin tidak akurat atau cepat rusak.
Tabel Informasi Penting tentang Sensor ECT Honda Jazz VTEC
| Fitur | Deskripsi |
|---|---|
| Fungsi | Mengukur suhu cairan pendingin mesin dan mengirimkan informasi ke ECU. |
| Lokasi | Biasanya di thermostat housing atau di kepala silinder dekat jalur air pendingin. |
| Tipe Sensor | NTC (Negative Temperature Coefficient) Thermistor. |
| Prinsip Kerja | Resistansi sensor menurun seiring dengan peningkatan suhu, dan sebaliknya. |
| Dampak Kerusakan | Mesin sulit dihidupkan, overheating, idle speed tidak stabil, konsumsi bahan bakar boros, performa mesin menurun, lampu check engine menyala. |
| Cara Pemeriksaan | Visual inspection, resistance test, voltage test (dengan multimeter). Dianjurkan menggunakan scan tool diagnostik. |
Daftar Tips Perawatan Sensor ECT
- Pastikan kualitas dan kuantitas cairan pendingin terjaga.
- Periksa konektor dan kabel sensor secara berkala dari korosi dan kerusakan.
- Hindari kondisi overheating mesin.
- Gunakan suku cadang berkualitas saat penggantian sensor.
- Lakukan pemeriksaan sistem pendingin secara berkala.
Dengan memahami letak sensor ECT, cara kerjanya, tanda-tanda kerusakan, dan tips perawatannya, Anda dapat menjaga Honda Jazz VTEC Anda tetap beroperasi dengan optimal dan mencegah masalah yang lebih serius di masa mendatang. Jika Anda tidak yakin dengan kemampuan Anda untuk melakukan perbaikan sendiri, selalu konsultasikan dengan mekanik profesional.
