Sistem AC (Air Conditioner) pada mobil Honda Jazz memberikan kenyamanan berkendara, terutama saat cuaca panas. Namun, seperti komponen elektronik lainnya, AC rentan mengalami masalah. Salah satu penyebab umum AC tidak berfungsi adalah sekring yang putus. Mengetahui lokasi sekring AC Honda Jazz dan cara memeriksanya merupakan pengetahuan penting bagi pemilik mobil. Artikel ini akan memberikan panduan lengkap dan terperinci mengenai lokasi sekring AC pada berbagai generasi Honda Jazz, dilengkapi dengan informasi tambahan yang relevan untuk membantu Anda melakukan troubleshooting sederhana sendiri.
Lokasi Sekring AC Honda Jazz: Pentingnya Mengetahui
Mengapa penting mengetahui lokasi sekring AC pada Honda Jazz? Jawabannya sederhana: diagnosis dan perbaikan cepat. Ketika AC tiba-tiba mati, sebelum membawa mobil ke bengkel, Anda bisa melakukan pemeriksaan awal pada sekring. Jika sekring putus, Anda dapat menggantinya dengan yang baru dengan nilai ampere yang sama. Tindakan sederhana ini dapat menghemat waktu dan biaya perbaikan. Selain itu, pemahaman tentang sistem kelistrikan mobil, termasuk lokasi sekring, meningkatkan rasa percaya diri Anda sebagai pemilik mobil dan memungkinkan Anda lebih mandiri dalam merawat kendaraan.
Lokasi Sekring AC Honda Jazz: Berdasarkan Generasi
Lokasi sekring AC pada Honda Jazz berbeda-beda tergantung pada generasi mobilnya. Penting untuk mengetahui generasi mobil Anda agar dapat menemukan sekring AC yang tepat. Berikut adalah panduan lokasi sekring AC Honda Jazz berdasarkan generasi:
Lokasi Sekring AC Honda Jazz Generasi Pertama (GD3/GE)
Honda Jazz generasi pertama (GD3/GE) yang diproduksi antara tahun 2003-2008 memiliki dua kotak sekring utama:
- Kotak Sekring di Dalam Kabin: Kotak sekring ini terletak di bawah dasbor, biasanya di sisi kiri pengemudi. Untuk mengaksesnya, Anda perlu membuka panel penutup kotak sekring. Di dalam kotak sekring ini, Anda akan menemukan diagram yang menunjukkan fungsi setiap sekring.
- Lokasi Sekring AC: Secara umum, sekring AC pada Honda Jazz GD3/GE terletak di kotak sekring di dalam kabin. Perhatikan diagram yang ada pada penutup kotak sekring. Biasanya sekring AC ditandai dengan simbol AC atau A/C. Nilai ampere sekring AC bervariasi, tetapi umumnya berkisar antara 7.5A hingga 15A. Penting untuk memastikan Anda mengganti sekring yang putus dengan sekring dengan nilai ampere yang sama.

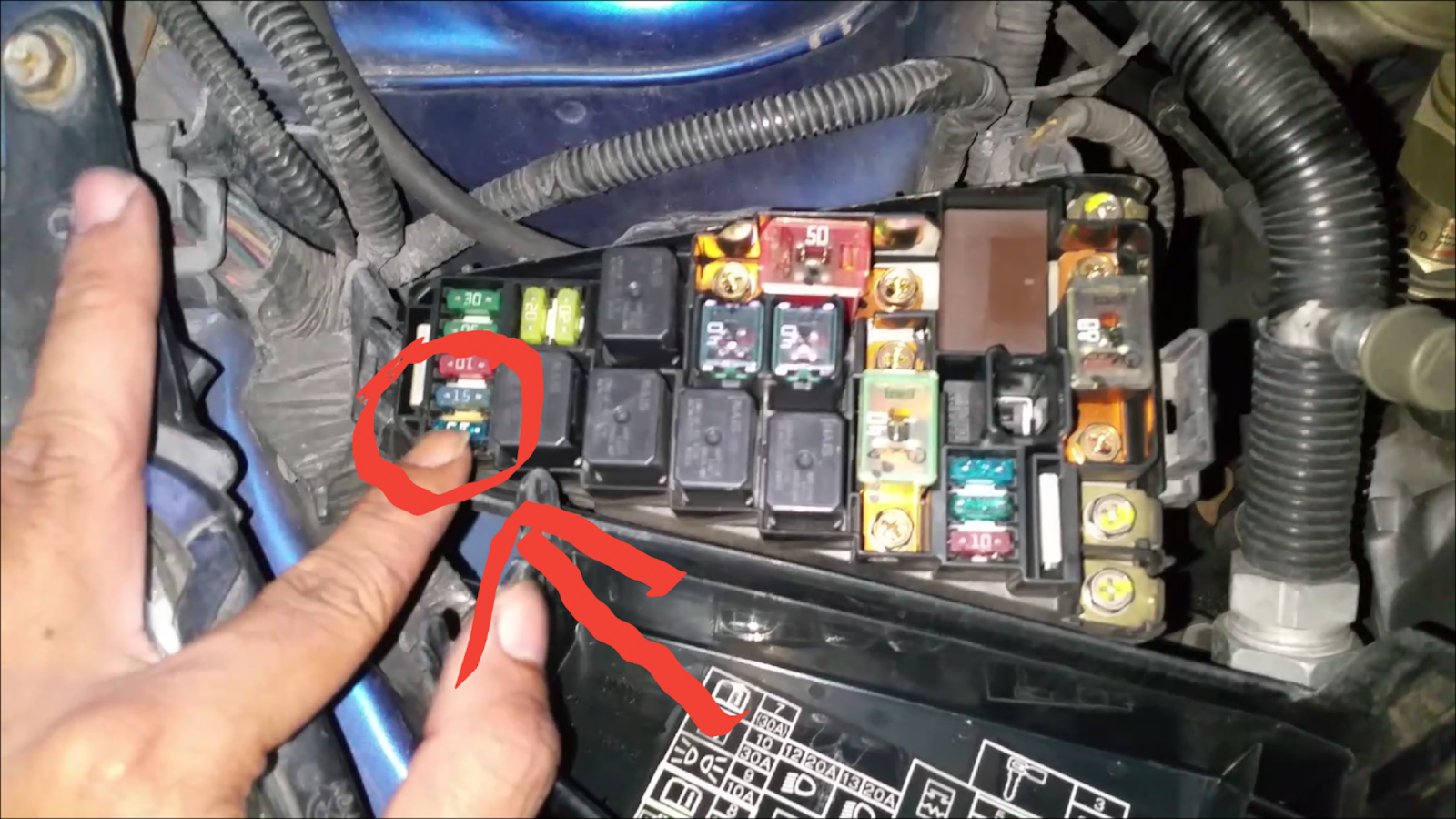

- Kotak Sekring di Ruang Mesin: Kotak sekring kedua terletak di ruang mesin, biasanya dekat dengan aki mobil. Kotak sekring ini berisi sekring-sekring utama yang melindungi sistem kelistrikan mobil, termasuk sistem AC.
- Lokasi Sekring AC (Relay): Beberapa komponen AC, seperti relay kompresor AC, mungkin dilindungi oleh sekring yang terletak di kotak sekring ruang mesin. Relay berfungsi untuk mengontrol aliran listrik ke kompresor AC. Jika relay rusak atau sekring relay putus, kompresor AC tidak akan berfungsi. Periksa diagram pada penutup kotak sekring ruang mesin untuk menemukan lokasi sekring yang terkait dengan relay kompresor AC.
Lokasi Sekring AC Honda Jazz Generasi Kedua (GE8)
Honda Jazz generasi kedua (GE8) yang diproduksi antara tahun 2008-2014 juga memiliki dua kotak sekring utama dengan lokasi yang mirip dengan generasi pertama:
- Kotak Sekring di Dalam Kabin: Terletak di bawah dasbor, di sisi kiri pengemudi. Diagram sekring yang menunjukkan fungsi setiap sekring akan memudahkan Anda menemukan sekring AC.
- Lokasi Sekring AC: Sama seperti generasi sebelumnya, sekring AC utama terletak di kotak sekring di dalam kabin. Identifikasi sekring AC berdasarkan diagram pada penutup kotak sekring. Nilai ampere sekring AC biasanya antara 7.5A hingga 15A.
- Kotak Sekring di Ruang Mesin: Terletak di ruang mesin, dekat dengan aki. Kotak sekring ini berisi sekring-sekring utama dan relay yang melindungi sistem kelistrikan.
- Lokasi Sekring AC (Relay): Periksa kotak sekring di ruang mesin untuk menemukan sekring yang terkait dengan relay kompresor AC. Jika relay tidak berfungsi, AC tidak akan dingin.
Lokasi Sekring AC Honda Jazz Generasi Ketiga (GK5)
Honda Jazz generasi ketiga (GK5) yang diproduksi antara tahun 2014-2021 memiliki lokasi kotak sekring yang serupa dengan generasi sebelumnya:
- Kotak Sekring di Dalam Kabin: Terletak di bawah dasbor, di sisi kiri pengemudi. Diagram sekring yang jelas akan membantu Anda mengidentifikasi sekring AC.
- Lokasi Sekring AC: Cari sekring AC di kotak sekring dalam kabin berdasarkan diagram. Nilai ampere sekring AC biasanya antara 7.5A hingga 15A. Pastikan Anda mengganti sekring yang putus dengan sekring yang memiliki nilai ampere yang sama.
- Kotak Sekring di Ruang Mesin: Terletak di ruang mesin, dekat dengan aki. Kotak sekring ini berisi sekring-sekring utama dan relay untuk berbagai sistem, termasuk AC.
- Lokasi Sekring AC (Relay): Periksa kotak sekring di ruang mesin untuk sekring yang terkait dengan relay kompresor AC. Kondisi relay yang baik penting untuk memastikan kompresor AC berfungsi dengan benar.
Lokasi Sekring AC Honda Jazz Generasi Keempat (GR)
Honda Jazz generasi keempat (GR) yang mulai diproduksi pada tahun 2021 mungkin memiliki lokasi kotak sekring yang sedikit berbeda.
- Kotak Sekring di Dalam Kabin: Lokasinya kemungkinan masih di bawah dasbor, di sisi kiri pengemudi. Periksa manual pemilik untuk lokasi pastinya.
- Lokasi Sekring AC: Gunakan diagram sekring di penutup kotak sekring untuk menemukan sekring AC.
- Kotak Sekring di Ruang Mesin: Lokasinya kemungkinan di ruang mesin, dekat dengan aki. Periksa manual pemilik untuk lokasi pastinya.
- Lokasi Sekring AC (Relay): Periksa kotak sekring di ruang mesin untuk sekring yang terkait dengan relay kompresor AC. Referensi manual pemilik sangat disarankan.
Tabel Informasi Lokasi Sekring AC Honda Jazz:
| Generasi | Lokasi Kotak Sekring Kabin | Lokasi Kotak Sekring Mesin | Lokasi Sekring AC (Umum) | Lokasi Sekring Relay AC |
|---|---|---|---|---|
| GD3/GE (2003-2008) | Bawah Dasbor (Kiri Pengemudi) | Dekat Aki | Kotak Sekring Kabin | Kotak Sekring Mesin |
| GE8 (2008-2014) | Bawah Dasbor (Kiri Pengemudi) | Dekat Aki | Kotak Sekring Kabin | Kotak Sekring Mesin |
| GK5 (2014-2021) | Bawah Dasbor (Kiri Pengemudi) | Dekat Aki | Kotak Sekring Kabin | Kotak Sekring Mesin |
| GR (2021-Sekarang) | Bawah Dasbor (Kiri Pengemudi) | Dekat Aki (Periksa Manual) | Kotak Sekring Kabin | Kotak Sekring Mesin |
Catatan: Lokasi sekring dan relay dapat bervariasi tergantung pada varian dan tahun pembuatan mobil. Selalu periksa diagram sekring pada penutup kotak sekring dan manual pemilik untuk informasi yang akurat.
Cara Memeriksa dan Mengganti Sekring AC Honda Jazz
Setelah mengetahui lokasi sekring AC, Anda perlu tahu cara memeriksanya dan menggantinya jika putus. Berikut langkah-langkahnya:
- Matikan Mesin dan Semua Aksesori: Pastikan mesin mobil mati dan semua aksesori elektronik, termasuk AC dan lampu, dimatikan. Ini penting untuk keselamatan dan mencegah korsleting.
- Buka Kotak Sekring: Buka penutup kotak sekring yang relevan (kotak sekring di dalam kabin atau di ruang mesin).
- Identifikasi Sekring AC: Gunakan diagram sekring pada penutup kotak sekring untuk mengidentifikasi sekring AC. Diagram ini menunjukkan fungsi setiap sekring.
- Periksa Sekring: Cabut sekring AC menggunakan alat pencabut sekring (biasanya tersedia di kotak sekring). Periksa filamen di dalam sekring. Jika filamen putus, sekring tersebut putus dan perlu diganti. Anda juga bisa menggunakan multimeter untuk menguji kontinuitas sekring.
- Ganti Sekring yang Putus: Ganti sekring yang putus dengan sekring baru yang memiliki nilai ampere yang sama. Jangan pernah mengganti sekring dengan nilai ampere yang lebih tinggi, karena ini dapat merusak sistem kelistrikan mobil.
- Pasang Kembali Penutup Kotak Sekring: Pasang kembali penutup kotak sekring dengan benar.
- Uji AC: Nyalakan mesin dan AC untuk memastikan AC berfungsi dengan baik.
Tips dan Informasi Tambahan
Berikut adalah beberapa tips dan informasi tambahan yang perlu Anda ketahui:
- Manual Pemilik: Manual pemilik adalah sumber informasi terbaik untuk mengetahui lokasi sekring AC dan informasi teknis lainnya tentang mobil Anda. Selalu konsultasikan manual pemilik jika Anda ragu.
- Penyebab Sekring Putus: Sekring putus biasanya disebabkan oleh kelebihan beban atau korsleting. Jika sekring AC sering putus, ada kemungkinan masalah yang lebih serius pada sistem AC. Segera bawa mobil ke bengkel untuk diperiksa.
- Jangan Mengganti Sekring dengan Kawat: Jangan pernah mengganti sekring yang putus dengan kawat atau benda logam lainnya. Ini sangat berbahaya dan dapat menyebabkan kebakaran atau kerusakan serius pada sistem kelistrikan mobil.
- Periksa Relay: Jika sekring AC tidak putus, tetapi AC tetap tidak berfungsi, periksa relay kompresor AC. Relay yang rusak dapat menyebabkan kompresor AC tidak berfungsi.
Daftar Periksa Sekring AC Honda Jazz:
- Pastikan mesin dan semua aksesori mati.
- Temukan kotak sekring di kabin dan ruang mesin.
- Identifikasi sekring AC menggunakan diagram.
- Periksa kondisi filamen sekring.
- Ganti sekring yang putus dengan nilai ampere yang sama.
- Pasang kembali penutup kotak sekring.
- Uji fungsi AC.
Dengan mengikuti panduan ini, Anda dapat dengan mudah menemukan, memeriksa, dan mengganti sekring AC pada Honda Jazz Anda. Ingatlah untuk selalu berhati-hati dan mengutamakan keselamatan saat bekerja dengan sistem kelistrikan mobil. Jika Anda tidak yakin, sebaiknya serahkan pekerjaan ini kepada mekanik yang berpengalaman. Semoga artikel ini bermanfaat!
