Klakson adalah komponen penting dalam sebuah kendaraan, termasuk Honda Jazz RS. Bunyi klakson berfungsi sebagai alat komunikasi darurat dan peringatan bagi pengendara lain di jalan. Ketika klakson tidak berfungsi, mencari letak relay klakson adalah langkah awal yang penting dalam proses perbaikan. Artikel ini akan membahas secara detail letak relay klakson Honda Jazz RS, beserta informasi tambahan yang relevan untuk memudahkan Anda dalam melakukan pengecekan dan perbaikan.
Letak Relay Klakson Honda Jazz RS: Lokasi Strategis di Dalam Mobil

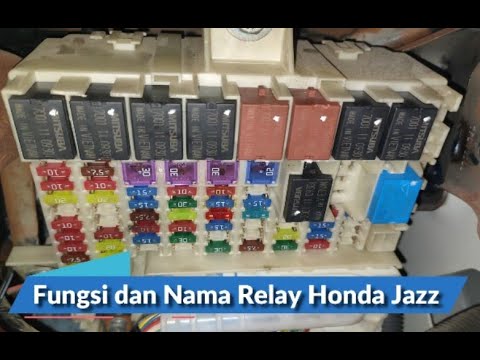

Letak relay klakson pada Honda Jazz RS biasanya berada di dalam kotak sekring (fuse box). Namun, lokasi spesifik kotak sekring dan posisi relay di dalamnya bisa berbeda tergantung pada tahun pembuatan dan generasi Jazz RS. Secara umum, ada dua lokasi utama yang perlu Anda periksa:
-
Kotak Sekring di Dalam Kabin: Kotak sekring ini biasanya terletak di bawah dasbor, di sisi pengemudi. Anda mungkin perlu membuka panel kecil atau cover untuk mengaksesnya. Di dalam kotak ini, terdapat banyak relay dan sekring dengan berbagai fungsi. Diagram di dalam atau di dekat kotak sekring akan membantu Anda mengidentifikasi relay klakson.
-
Kotak Sekring di Ruang Mesin: Beberapa model Jazz RS juga memiliki kotak sekring tambahan di ruang mesin, dekat dengan aki. Relay klakson mungkin berada di sini, terutama jika sistem klakson mobil Anda lebih kompleks. Periksa diagram di dalam kotak sekring untuk memastikannya.
Penting: Selalu matikan mesin dan cabut kunci kontak sebelum memeriksa atau mengganti sekring dan relay. Hal ini untuk menghindari korsleting atau kerusakan elektrik lainnya.
Mengidentifikasi Relay Klakson: Mencari Tanda-Tanda yang Jelas
Setelah menemukan kotak sekring, langkah selanjutnya adalah mengidentifikasi relay klakson. Caranya:
- Periksa Diagram: Diagram yang terdapat di dalam atau di dekat kotak sekring adalah kunci utama. Diagram ini menunjukkan lokasi dan fungsi setiap relay dan sekring. Cari simbol atau tulisan yang mengindikasikan "Horn" atau "Klakson".
- Cari Warna atau Nomor yang Sama: Beberapa pabrikan mobil menggunakan kode warna atau nomor untuk membedakan relay. Jika Anda memiliki manual pemilik (owner’s manual), cari informasi mengenai warna atau nomor relay klakson.
- Dengarkan Suara "Klik": Minta seseorang menekan klakson saat Anda berada di dekat kotak sekring. Anda seharusnya bisa mendengar suara "klik" dari relay yang bekerja. Relay yang berbunyi "klik" saat klakson ditekan kemungkinan besar adalah relay klakson.
- Lepas dan Periksa Fisik: Setelah mengidentifikasi relay yang dicurigai, lepaskan dengan hati-hati. Periksa apakah ada tanda-tanda kerusakan fisik, seperti terbakar, pecah, atau korosi.
Jika Anda masih kesulitan mengidentifikasi relay klakson, konsultasikan dengan mekanik profesional untuk bantuan lebih lanjut.
Masalah Umum pada Relay Klakson: Mengapa Klakson Tidak Berbunyi?
Ada beberapa masalah umum yang bisa menyebabkan relay klakson tidak berfungsi dengan baik:
- Relay Rusak: Relay adalah komponen elektronik yang bisa rusak karena usia, panas, atau kelebihan beban. Jika relay rusak, klakson tidak akan mendapatkan daya yang cukup untuk berbunyi.
- Korosi pada Terminal: Kelembapan dan kotoran bisa menyebabkan korosi pada terminal relay, menghambat aliran listrik.
- Koneksi Longgar: Koneksi yang longgar pada terminal relay bisa menyebabkan klakson berfungsi tidak stabil atau tidak berfungsi sama sekali.
- Sekring Putus: Sebelum memeriksa relay, selalu periksa sekring klakson terlebih dahulu. Sekring yang putus adalah penyebab paling umum klakson tidak berfungsi.
Tabel Informasi:
| Masalah | Kemungkinan Penyebab | Solusi |
|---|---|---|
| Klakson tidak bunyi | Relay rusak, sekring putus, korosi pada terminal, koneksi longgar, klakson itu sendiri | Ganti relay, ganti sekring, bersihkan terminal, perbaiki koneksi, ganti klakson |
| Klakson bunyi lemah | Tegangan aki rendah, korosi pada klakson, koneksi longgar | Periksa aki, bersihkan klakson, perbaiki koneksi |
| Klakson bunyi putus-putus | Koneksi longgar, relay bermasalah | Periksa dan perbaiki koneksi, ganti relay |
Cara Memeriksa Relay Klakson: Langkah Demi Langkah Sederhana
Berikut adalah cara sederhana untuk memeriksa apakah relay klakson berfungsi dengan baik:
- Periksa Sekring: Gunakan fuse tester atau multitester untuk memeriksa apakah sekring klakson masih bagus. Jika putus, ganti dengan sekring yang memiliki ampere yang sama.
- Ukur Tegangan: Gunakan multitester untuk mengukur tegangan pada terminal relay. Pastikan ada tegangan 12V saat klakson ditekan. Jika tidak ada tegangan, kemungkinan ada masalah pada kabel atau saklar klakson.
- Uji dengan Relay Lain: Jika Anda memiliki relay lain dengan spesifikasi yang sama, coba ganti relay klakson dengan relay tersebut. Jika klakson berfungsi setelah diganti, berarti relay klakson Anda rusak dan perlu diganti.
- Uji Relay di Luar Mobil: Anda juga bisa menguji relay di luar mobil menggunakan sumber daya 12V dan multitester. Sambungkan terminal relay ke sumber daya dan periksa apakah relay "klik" dan memberikan tegangan pada terminal output.
List Informasi:
- Selalu gunakan alat yang tepat saat melakukan pengecekan elektrik.
- Hati-hati saat bekerja dengan komponen elektrik untuk menghindari sengatan listrik.
- Jika Anda tidak yakin, konsultasikan dengan mekanik profesional.
Mengganti Relay Klakson: Proses yang Mudah Dilakukan Sendiri
Mengganti relay klakson adalah proses yang relatif mudah dan bisa Anda lakukan sendiri jika Anda memiliki pengetahuan dasar tentang otomotif. Berikut adalah langkah-langkahnya:
- Beli Relay Baru: Pastikan Anda membeli relay baru dengan spesifikasi yang sama dengan relay klakson lama. Anda bisa menemukan relay ini di toko suku cadang mobil atau online.
- Lepaskan Relay Lama: Lepaskan relay klakson lama dari kotak sekring. Gunakan tang atau obeng kecil jika diperlukan.
- Pasang Relay Baru: Pasang relay baru ke tempat relay lama. Pastikan terpasang dengan benar dan kuat.
- Uji Klakson: Setelah memasang relay baru, uji klakson untuk memastikan berfungsi dengan baik.
Jika klakson masih tidak berfungsi setelah mengganti relay, kemungkinan ada masalah lain pada sistem klakson, seperti saklar klakson yang rusak, kabel yang putus, atau klakson itu sendiri yang rusak.
Tips Tambahan: Merawat Sistem Klakson Honda Jazz RS
Berikut adalah beberapa tips tambahan untuk merawat sistem klakson Honda Jazz RS Anda:
- Periksa Klakson Secara Berkala: Periksa klakson secara berkala untuk memastikan berfungsi dengan baik.
- Bersihkan Terminal: Bersihkan terminal relay dan klakson secara berkala untuk mencegah korosi.
- Hindari Penggunaan Klakson Berlebihan: Penggunaan klakson berlebihan bisa memperpendek umur relay dan klakson.
- Periksa Kondisi Aki: Pastikan kondisi aki mobil Anda baik, karena aki yang lemah bisa mempengaruhi kinerja klakson.
Dengan mengikuti panduan ini, Anda diharapkan dapat dengan mudah mencari, memeriksa, dan mengganti relay klakson Honda Jazz RS Anda. Ingatlah untuk selalu mengutamakan keselamatan dan berhati-hati saat bekerja dengan komponen elektrik. Jika Anda merasa tidak yakin, jangan ragu untuk meminta bantuan dari mekanik profesional.
