Sensor CKP (Crankshaft Position Sensor) atau sensor posisi poros engkol adalah komponen vital dalam sistem manajemen mesin (Engine Management System/EMS) pada Honda Jazz Anda. Sensor ini bertugas memantau posisi dan kecepatan putar poros engkol, informasi krusial yang digunakan ECU (Engine Control Unit) untuk menentukan timing pengapian dan injeksi bahan bakar yang tepat. Tanpa sensor CKP yang berfungsi dengan baik, mesin Honda Jazz Anda bisa mengalami berbagai masalah, mulai dari sulit dihidupkan, mesin tersendat, hingga bahkan mogok total.
Oleh karena itu, penting bagi pemilik Honda Jazz untuk memahami letak sensor CKP, cara kerjanya, dan gejala-gejala jika sensor ini mengalami kerusakan. Artikel ini akan membahas secara detail dan mendalam tentang letak sensor CKP pada Honda Jazz, dilengkapi dengan informasi tambahan yang relevan untuk membantu Anda dalam mendiagnosis dan mengatasi masalah yang mungkin timbul.

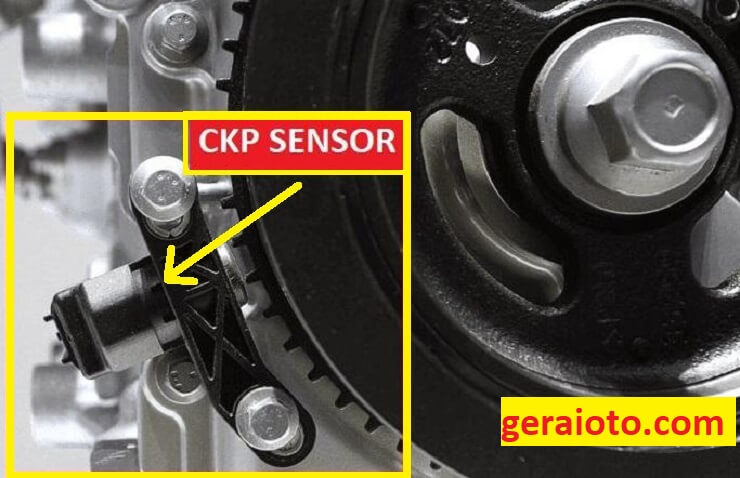

Letak Sensor CKP Honda Jazz: Lokasi Strategis di Balik Pulley Poros Engkol
Secara umum, letak sensor CKP Honda Jazz berada di dekat pulley poros engkol (crankshaft pulley). Lokasi ini dipilih karena sensor CKP perlu berdekatan dengan tone wheel atau reluctor ring yang terpasang pada poros engkol. Tone wheel ini memiliki gigi-gigi yang digunakan sensor CKP untuk mendeteksi posisi dan kecepatan putar poros engkol.
Namun, letak persis sensor CKP bisa sedikit berbeda tergantung pada generasi dan tipe mesin Honda Jazz Anda. Pada umumnya, Anda akan menemukan sensor CKP di salah satu dari dua lokasi berikut:
-
Di belakang pulley poros engkol, menghadap langsung ke tone wheel: Pada beberapa model, sensor CKP dipasang di blok mesin, tepat di belakang pulley poros engkol. Sensor ini menghadap langsung ke tone wheel yang berputar bersama poros engkol. Biasanya, sensor ini mudah diakses dengan membuka pulley poros engkol.
-
Di samping pulley poros engkol, dengan braket khusus: Pada model lain, sensor CKP dipasang di samping pulley poros engkol, menggunakan braket khusus. Sensor ini juga menghadap ke tone wheel, tetapi posisinya sedikit lebih menyamping. Untuk mengakses sensor ini, Anda mungkin perlu membuka beberapa komponen lain di sekitarnya untuk mendapatkan ruang yang cukup.
Tips Penting:
- Konsultasikan manual servis: Cara terbaik untuk mengetahui letak pasti sensor CKP pada Honda Jazz Anda adalah dengan merujuk pada manual servis (service manual) yang sesuai dengan model dan tahun pembuatan mobil Anda. Manual servis akan memberikan diagram dan instruksi yang jelas.
- Perhatikan kabel dan konektor: Cari kabel dan konektor yang mengarah ke area pulley poros engkol. Sensor CKP biasanya memiliki konektor dengan dua atau tiga kabel.
- Gunakan senter: Gunakan senter untuk membantu Anda melihat dengan lebih jelas di area sekitar pulley poros engkol.
Letak Sensor CKP Honda Jazz dan Jenis-Jenis Sensor yang Digunakan
Sensor CKP pada Honda Jazz umumnya menggunakan salah satu dari dua jenis teknologi berikut:
-
Sensor Induktif: Sensor induktif menggunakan prinsip induksi elektromagnetik untuk menghasilkan sinyal. Sensor ini terdiri dari kumparan kawat yang dililitkan di sekitar magnet permanen. Saat tone wheel berputar, gigi-gigi pada tone wheel melewati sensor, menyebabkan perubahan medan magnet. Perubahan ini menginduksi tegangan dalam kumparan, yang kemudian dikirim ke ECU sebagai sinyal. Sensor induktif umumnya lebih tahan lama dan kurang rentan terhadap gangguan, tetapi sinyalnya mungkin lebih lemah pada kecepatan rendah.
-
Sensor Hall Effect: Sensor Hall Effect menggunakan efek Hall untuk menghasilkan sinyal. Sensor ini terdiri dari elemen Hall, yang merupakan semikonduktor yang menghasilkan tegangan ketika ditempatkan dalam medan magnet dan dilalui arus listrik. Saat tone wheel berputar, gigi-gigi pada tone wheel melewati sensor, mengubah medan magnet yang mengenai elemen Hall. Perubahan ini menghasilkan tegangan yang dikirim ke ECU sebagai sinyal. Sensor Hall Effect memberikan sinyal yang lebih kuat dan akurat, terutama pada kecepatan rendah, tetapi mungkin lebih rentan terhadap gangguan elektromagnetik.
Perbedaan utama antara kedua jenis sensor ini terletak pada cara mereka menghasilkan sinyal. Sensor induktif mengandalkan perubahan medan magnet yang diinduksi oleh perputaran tone wheel, sementara sensor Hall Effect menggunakan elemen semikonduktor untuk mendeteksi perubahan medan magnet. Keduanya memiliki kelebihan dan kekurangan masing-masing, dan pemilihan jenis sensor yang digunakan tergantung pada desain dan kebutuhan sistem manajemen mesin Honda Jazz.
Berikut adalah tabel yang merangkum perbedaan utama antara kedua jenis sensor CKP:
| Fitur | Sensor Induktif | Sensor Hall Effect |
|---|---|---|
| Prinsip Kerja | Induksi Elektromagnetik | Efek Hall |
| Sinyal | Tegangan AC yang diinduksi oleh medan magnet | Tegangan DC yang dihasilkan oleh elemen Hall |
| Akurasi | Cukup baik, terutama pada kecepatan tinggi | Lebih akurat, terutama pada kecepatan rendah |
| Ketahanan | Lebih tahan lama | Lebih rentan terhadap gangguan elektromagnetik |
| Kerentanan | Kurang rentan terhadap gangguan | Lebih rentan terhadap gangguan elektromagnetik |
| Kompleksitas | Lebih sederhana | Lebih kompleks |
Mengapa Letak Sensor CKP Honda Jazz Penting? Gejala Kerusakan dan Cara Mengatasinya
Memahami letak sensor CKP pada Honda Jazz sangat penting karena beberapa alasan:
-
Diagnosis masalah: Jika mesin Honda Jazz Anda mengalami masalah seperti sulit dihidupkan, mesin tersendat, atau bahkan mogok, mengetahui letak sensor CKP akan membantu Anda dalam mendiagnosis penyebab masalah tersebut. Anda dapat memeriksa koneksi sensor, menguji resistansi sensor, atau bahkan mengganti sensor jika diperlukan.
-
Perawatan preventif: Dengan mengetahui letak sensor CKP, Anda dapat melakukan perawatan preventif secara berkala, seperti membersihkan koneksi sensor atau memeriksa kondisi kabel. Hal ini dapat membantu mencegah kerusakan sensor dan memastikan mesin Honda Jazz Anda tetap berjalan dengan lancar.
-
Perbaikan mandiri: Jika Anda memiliki pengetahuan dan keterampilan mekanik yang cukup, mengetahui letak sensor CKP memungkinkan Anda untuk melakukan perbaikan mandiri, seperti mengganti sensor yang rusak. Hal ini dapat menghemat biaya perbaikan di bengkel.
Gejala Kerusakan Sensor CKP:
Berikut adalah beberapa gejala umum yang mungkin timbul jika sensor CKP pada Honda Jazz Anda mengalami kerusakan:
-
Mesin sulit dihidupkan: Salah satu gejala paling umum dari kerusakan sensor CKP adalah mesin sulit dihidupkan. Hal ini karena ECU tidak menerima informasi yang akurat tentang posisi poros engkol, sehingga tidak dapat menentukan timing pengapian dan injeksi bahan bakar yang tepat.
-
Mesin tersendat atau brebet: Jika sensor CKP memberikan sinyal yang tidak akurat atau tidak stabil, mesin mungkin akan tersendat atau brebet saat berjalan. Hal ini karena ECU menerima informasi yang salah tentang posisi poros engkol, sehingga menyebabkan timing pengapian dan injeksi bahan bakar yang tidak tepat.
-
Mesin mati mendadak: Dalam beberapa kasus, kerusakan sensor CKP dapat menyebabkan mesin mati mendadak saat berjalan. Hal ini karena ECU kehilangan informasi tentang posisi poros engkol, sehingga tidak dapat mengendalikan mesin dengan benar.
-
Lampu check engine menyala: Kerusakan sensor CKP biasanya akan memicu lampu check engine untuk menyala. ECU akan menyimpan kode kesalahan (error code) yang berkaitan dengan sensor CKP. Anda dapat menggunakan alat pemindai (scanner) OBD2 untuk membaca kode kesalahan tersebut.
Cara Mengatasi Masalah Sensor CKP:
Jika Anda mengalami gejala-gejala di atas, berikut adalah beberapa langkah yang dapat Anda lakukan untuk mengatasi masalah sensor CKP:
- Periksa koneksi sensor: Periksa koneksi sensor CKP untuk memastikan tidak ada kabel yang longgar, korosi, atau rusak. Bersihkan koneksi jika perlu.
- Uji resistansi sensor: Gunakan multimeter untuk mengukur resistansi sensor CKP. Bandingkan hasil pengukuran dengan spesifikasi yang tertera pada manual servis. Jika resistansi sensor tidak sesuai dengan spesifikasi, kemungkinan sensor tersebut rusak.
- Ganti sensor CKP: Jika sensor CKP rusak, gantilah dengan sensor yang baru. Pastikan Anda menggunakan sensor yang sesuai dengan model dan tahun pembuatan Honda Jazz Anda.
- Hapus kode kesalahan: Setelah mengganti sensor CKP, hapus kode kesalahan yang tersimpan di ECU menggunakan alat pemindai OBD2.
Peringatan: Jika Anda tidak memiliki pengalaman dalam melakukan perbaikan otomotif, sebaiknya serahkan pekerjaan ini kepada mekanik profesional.
Informasi Tambahan tentang Sensor CKP Honda Jazz
Berikut adalah beberapa informasi tambahan yang mungkin bermanfaat bagi Anda:
-
Pengaruh tone wheel: Kondisi tone wheel juga sangat penting untuk kinerja sensor CKP. Jika tone wheel rusak, bengkok, atau kotor, sensor CKP mungkin tidak dapat membaca posisi poros engkol dengan akurat. Periksa kondisi tone wheel secara berkala dan bersihkan jika perlu.
-
Gangguan elektromagnetik: Sensor CKP, terutama sensor Hall Effect, rentan terhadap gangguan elektromagnetik (EMI) dari komponen lain di dalam mobil, seperti sistem pengapian atau alternator. Pastikan kabel sensor CKP terlindung dengan baik dan tidak berdekatan dengan komponen-komponen yang menghasilkan EMI.
-
Kualitas sensor: Pilih sensor CKP yang berkualitas dari merek yang terpercaya. Sensor yang murah dan tidak berkualitas mungkin tidak tahan lama dan dapat menyebabkan masalah di kemudian hari.
-
Kalibrasi: Pada beberapa model Honda Jazz, setelah mengganti sensor CKP, mungkin diperlukan proses kalibrasi untuk memastikan sensor bekerja dengan benar. Konsultasikan manual servis untuk mengetahui apakah kalibrasi diperlukan.
Dengan memahami letak sensor CKP pada Honda Jazz, cara kerjanya, gejala-gejala kerusakan, dan cara mengatasinya, Anda dapat menjaga mesin Honda Jazz Anda tetap berjalan dengan lancar dan efisien. Selalu prioritaskan perawatan preventif dan perbaiki masalah secepat mungkin untuk menghindari kerusakan yang lebih parah. Jangan ragu untuk berkonsultasi dengan mekanik profesional jika Anda tidak yakin dengan kemampuan Anda untuk melakukan perbaikan sendiri.
