Honda Jazz RS 2010, hatchback yang populer dengan desainnya yang sporty dan performa yang handal, juga memerlukan perawatan berkala. Salah satu aspek penting dalam pemeliharaan kendaraan ini adalah pemahaman tentang letak sekring dan fungsinya. Sekring berfungsi sebagai pengaman utama dalam sistem kelistrikan mobil, mencegah kerusakan yang lebih parah akibat korsleting atau kelebihan beban. Artikel ini akan memberikan panduan lengkap dan detail tentang letak sekring Honda Jazz RS 2010, termasuk identifikasi, fungsi, dan solusi jika terjadi masalah.
Letak Sekring Honda Jazz RS 2010: Dua Lokasi Utama
Honda Jazz RS 2010 memiliki dua lokasi utama untuk kotak sekring:
-
Di bawah Dasbor (Sisi Pengemudi): Kotak sekring ini bertanggung jawab atas sebagian besar sistem kelistrikan interior mobil, seperti lampu interior, sistem audio, power window, dan central lock. Letaknya biasanya berada di sisi kiri bawah dasbor, dekat dengan lutut pengemudi. Untuk mengaksesnya, Anda mungkin perlu membuka panel penutup terlebih dahulu.
-

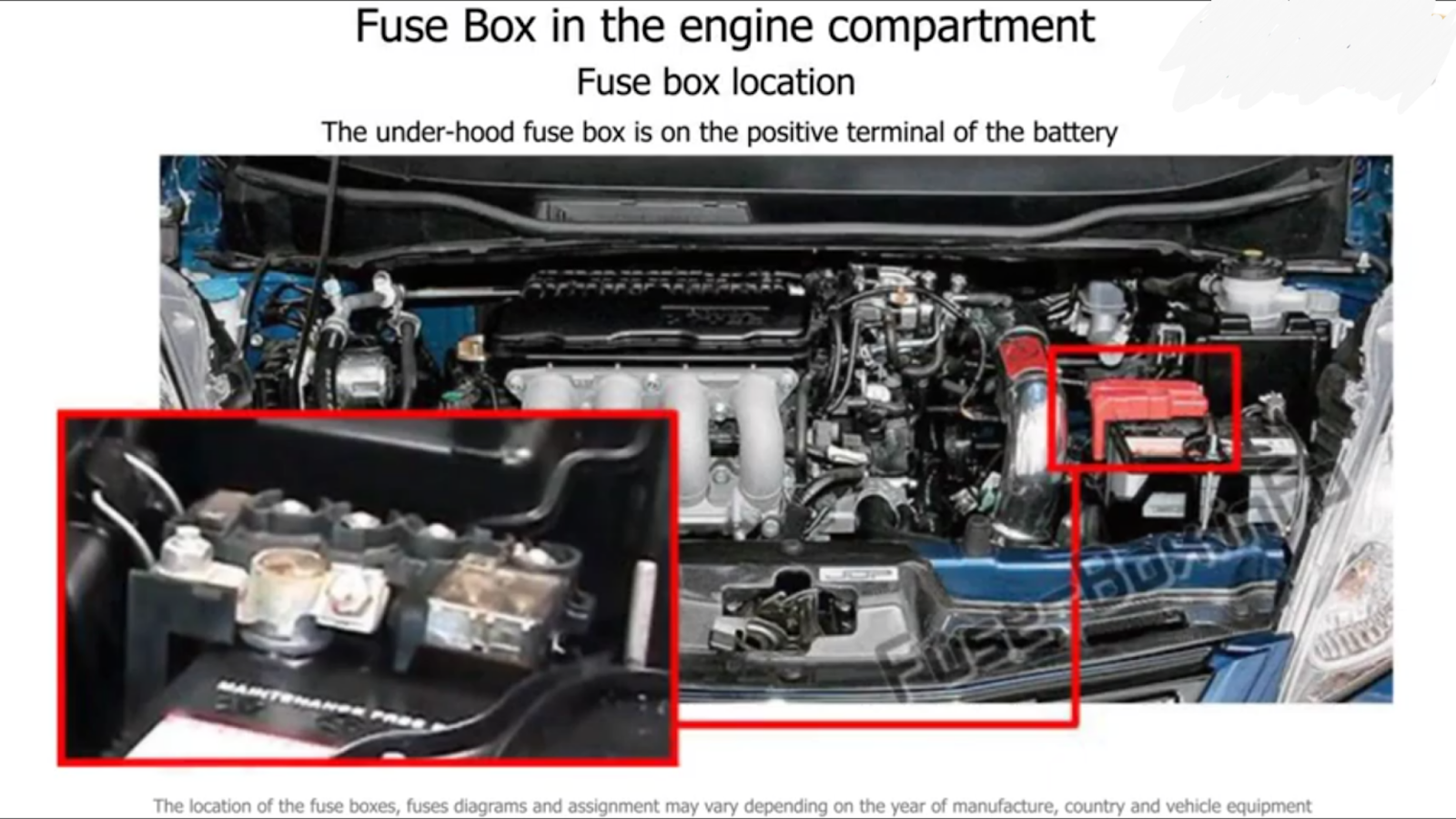

Di Ruang Mesin: Kotak sekring yang terletak di ruang mesin mengontrol sistem kelistrikan yang berhubungan langsung dengan performa mobil, seperti sistem pengapian, sistem bahan bakar, sistem pendingin, dan lampu utama. Kotak ini biasanya berdekatan dengan aki (akumulator).
Memahami letak kedua kotak sekring ini sangat penting agar Anda dapat dengan cepat mengidentifikasi dan mengatasi masalah kelistrikan yang mungkin timbul. Dengan mengetahui lokasi yang tepat, Anda dapat memeriksa sekring yang putus dan menggantinya dengan yang baru, sehingga meminimalkan waktu perbaikan dan biaya yang dikeluarkan. Selain itu, pengetahuan ini juga berguna dalam melakukan modifikasi kelistrikan pada mobil, memastikan instalasi yang aman dan sesuai dengan standar.
Sekring Honda Jazz RS 2010: Identifikasi dan Fungsinya
Setelah mengetahui letak kotak sekring, langkah selanjutnya adalah mengidentifikasi masing-masing sekring dan memahami fungsinya. Setiap sekring memiliki kode angka yang menunjukkan kapasitas arusnya (dalam Ampere – A) dan biasanya ditandai dengan warna yang berbeda. Kode warna ini bersifat universal, memudahkan identifikasi meskipun tanpa membaca label pada kotak sekring.
Berikut adalah contoh beberapa sekring umum dan fungsinya pada Honda Jazz RS 2010:
- 10A (Merah): Lampu belakang, lampu rem, lampu plat nomor.
- 15A (Biru): Klakson, wiper depan, sistem audio.
- 20A (Kuning): Power window, central lock.
- 30A (Hijau): Kipas radiator, sistem ABS.
Tabel Info: Contoh Daftar Sekring dan Fungsinya (Honda Jazz RS 2010)
| Ampere (A) | Warna | Fungsi | Lokasi |
|---|---|---|---|
| 7.5 | Coklat | Sistem SRS (Airbag) | Dalam Kabin |
| 10 | Merah | Lampu belakang, lampu rem, lampu plat nomor | Dalam Kabin |
| 15 | Biru | Klakson, wiper depan, sistem audio | Dalam Kabin |
| 20 | Kuning | Power window, central lock | Dalam Kabin |
| 30 | Hijau | Kipas radiator, sistem ABS | Ruang Mesin |
| 40 | Orange | Power Steering (jika ada) | Ruang Mesin |
| Various | Various | ECU (Engine Control Unit), Sensor-sensor mesin, Pompa Bensin (Fuel Pump), Relay Utama (Main Relay) – Lihat Diagram di Kotak Sekring | Ruang Mesin & Dalam Kabin |
Penting: Daftar di atas hanyalah contoh dan mungkin berbeda sedikit tergantung pada varian dan tahun pembuatan Honda Jazz RS 2010 Anda. Selalu merujuk pada diagram sekring yang terdapat di dalam penutup kotak sekring atau buku manual pemilik untuk informasi yang lebih akurat.
Memahami fungsi masing-masing sekring akan membantu Anda dalam mendiagnosis masalah kelistrikan dengan lebih cepat. Misalnya, jika lampu belakang mati, Anda bisa langsung memeriksa sekring 10A berwarna merah yang terkait dengan lampu belakang. Jika sekring tersebut putus, kemungkinan besar itulah penyebab masalahnya.
Memeriksa dan Mengganti Sekring Honda Jazz RS 2010 yang Putus
Memeriksa dan mengganti sekring yang putus adalah proses yang relatif sederhana dan dapat dilakukan sendiri di rumah. Berikut adalah langkah-langkahnya:
-
Matikan Mesin dan Semua Peralatan Listrik: Pastikan mesin mobil mati dan semua peralatan listrik seperti lampu, radio, dan AC dalam keadaan mati. Ini akan mencegah kerusakan lebih lanjut saat Anda mengganti sekring.
-
Buka Kotak Sekring: Temukan kotak sekring yang sesuai dengan sistem kelistrikan yang bermasalah (misalnya, kotak sekring di bawah dasbor untuk lampu interior). Buka penutup kotak sekring.
-
Identifikasi Sekring yang Bermasalah: Gunakan diagram sekring yang terdapat di dalam penutup kotak sekring atau buku manual pemilik untuk mengidentifikasi sekring yang terkait dengan sistem yang bermasalah.
-
Periksa Kondisi Sekring: Lepaskan sekring yang dicurigai menggunakan alat pencabut sekring (biasanya tersedia di dalam kotak sekring). Periksa filamen di dalam sekring. Jika filamen putus atau terlihat gosong, berarti sekring tersebut putus dan perlu diganti.
-
Ganti dengan Sekring Baru: Ganti sekring yang putus dengan sekring baru yang memiliki Ampere yang sama. Penting: Jangan pernah mengganti sekring dengan Ampere yang lebih tinggi, karena dapat menyebabkan kerusakan pada sistem kelistrikan mobil.
-
Uji Sistem: Setelah mengganti sekring, nyalakan mesin dan periksa apakah sistem kelistrikan yang bermasalah sudah berfungsi dengan normal.
Daftar Info: Tips Penting Saat Mengganti Sekring
- Gunakan Sekring dengan Ampere yang Sama: Mengganti sekring dengan Ampere yang lebih tinggi dapat menyebabkan kerusakan serius pada sistem kelistrikan mobil.
- Periksa Penyebab Sekring Putus: Jika sekring sering putus, berarti ada masalah yang lebih dalam pada sistem kelistrikan. Periksakan mobil ke bengkel terpercaya untuk mencari tahu penyebabnya.
- Simpan Stok Sekring: Selalu simpan stok sekring dengan berbagai ukuran di dalam mobil untuk berjaga-jaga jika sewaktu-waktu Anda perlu mengganti sekring yang putus.
- Gunakan Alat Pencabut Sekring: Alat ini akan memudahkan Anda dalam melepas dan memasang sekring tanpa merusak terminal atau jari Anda.
Solusi Jika Sekring Honda Jazz RS 2010 Sering Putus
Jika Anda mendapati bahwa sekring pada Honda Jazz RS 2010 Anda sering putus, ini mengindikasikan adanya masalah yang lebih serius dalam sistem kelistrikan. Mengganti sekring hanya akan menjadi solusi sementara dan masalah yang mendasarinya perlu diatasi untuk mencegah kerusakan lebih lanjut. Berikut adalah beberapa kemungkinan penyebab sekring sering putus dan solusinya:
-
Korsleting: Korsleting terjadi ketika ada hubungan langsung antara kabel positif dan negatif tanpa melalui beban yang seharusnya. Ini dapat disebabkan oleh kabel yang terkelupas, konektor yang longgar, atau komponen yang rusak. Untuk mengatasi korsleting, periksa dan perbaiki kabel dan konektor yang rusak. Gunakan isolasi kabel untuk mencegah kontak yang tidak diinginkan.
-
Kelebihan Beban: Kelebihan beban terjadi ketika sistem kelistrikan menarik arus yang lebih besar dari kapasitas sekring. Ini dapat disebabkan oleh penambahan aksesori aftermarket yang tidak sesuai dengan spesifikasi mobil atau kerusakan pada komponen kelistrikan. Untuk mengatasi kelebihan beban, pastikan aksesori yang Anda pasang sesuai dengan spesifikasi mobil dan periksa komponen kelistrikan yang mungkin rusak.
-
Komponen Listrik yang Rusak: Komponen listrik yang rusak seperti motor power window, pompa bensin, atau lampu yang rusak dapat menyebabkan sekring putus. Untuk mengatasinya, periksa dan ganti komponen listrik yang rusak.
Penting: Jika Anda tidak memiliki pengalaman dalam memperbaiki sistem kelistrikan mobil, sebaiknya bawa mobil Anda ke bengkel terpercaya untuk diperiksa dan diperbaiki oleh teknisi yang berpengalaman.
Diagram Sekring Honda Jazz RS 2010: Panduan Visual
Diagram sekring merupakan panduan visual yang sangat berguna untuk mengidentifikasi fungsi masing-masing sekring pada Honda Jazz RS 2010. Diagram ini biasanya terdapat di dalam penutup kotak sekring atau buku manual pemilik. Diagram sekring menunjukkan letak masing-masing sekring, kode Ampere, dan fungsi yang dikendalikannya.
Dengan menggunakan diagram sekring, Anda dapat dengan mudah menemukan sekring yang terkait dengan sistem kelistrikan yang bermasalah. Misalnya, jika Anda ingin memeriksa sekring lampu depan, Anda dapat melihat diagram sekring dan mencari sekring yang ditandai dengan "Headlight" atau simbol lampu depan.
Tips:
- Simpan diagram sekring di tempat yang aman dan mudah diakses.
- Jika diagram sekring hilang, Anda dapat mencarinya secara online atau meminta salinan dari dealer Honda terdekat.
- Pelajari diagram sekring dengan seksama agar Anda dapat dengan cepat mengidentifikasi dan mengatasi masalah kelistrikan pada mobil Anda.
Memahami letak, fungsi, dan cara mengganti sekring pada Honda Jazz RS 2010 adalah keterampilan penting bagi setiap pemilik mobil. Dengan pengetahuan ini, Anda dapat mengatasi masalah kelistrikan kecil sendiri dan mencegah kerusakan yang lebih parah. Selalu periksa buku manual pemilik untuk informasi yang lebih detail dan akurat tentang sistem kelistrikan mobil Anda. Jika Anda tidak yakin dengan kemampuan Anda, jangan ragu untuk meminta bantuan dari teknisi yang berpengalaman.
